Alternator to serce układu elektrycznego każdego samochodu. Choć większość kierowców kojarzy go po prostu z ładowaniem akumulatora, w jego wnętrzu kryje się kilka kluczowych podzespołów, których awaria może unieruchomić pojazd w najmniej oczekiwanym momencie. Jednym z najbardziej newralgicznych, a zarazem tajemniczych dla laików elementów, jest mostek prostowniczy (często nazywany po prostu mostkiem diodowym). To właśnie on odpowiada za zamianę prądu przemiennego, wytwarzanego przez alternator, na prąd stały, który jest niezbędny do zasilania elektroniki pokładowej.
Awaria mostka prostowniczego lub pojedynczych diod to usterka, która potrafi dawać mylące objawy. Czasami jest to delikatne migotanie świateł, innym razem całkowity brak ładowania, a w skrajnych przypadkach – rozładowanie akumulatora na postoju. Wielu mechaników-amatorów w pierwszej kolejności wymienia akumulator, nie zdając sobie sprawy, że problem leży głębiej. Zrozumienie, jak działa ten element i jakie sygnały wysyła, gdy zaczyna szwankować, pozwoli Ci zaoszczędzić sporo nerwów i pieniędzy.
W tym artykule przyjrzymy się bliżej budowie i funkcji mostka prostowniczego. Wyjaśnimy, dlaczego diody ulegają uszkodzeniu, jakie są typowe symptomy takiej awarii oraz jak przeprowadzić wstępną diagnostykę we własnym garażu. Niezależnie od tego, czy planujesz naprawiać auto samodzielnie, czy chcesz być świadomym klientem warsztatu, ta wiedza z pewnością Ci się przyda.
Czym jest mostek prostowniczy i jaką pełni funkcję?
Aby zrozumieć istotę awarii, musimy na chwilę wrócić do podstaw fizyki. Alternator, jak sama nazwa wskazuje, jest prądnicą prądu przemiennego (AC). Jednak akumulator w Twoim samochodzie oraz wszystkie odbiorniki – od radia, przez sterowniki silnika, aż po światła – zasilane są prądem stałym (DC). Tu na scenę wkracza mostek prostowniczy. Jest to układ elektroniczny składający się zazwyczaj z sześciu (lub więcej) diod półprzewodnikowych, zamontowanych na radiatorze odprowadzającym ciepło.
Diody działają jak jednokierunkowe zawory dla prądu elektrycznego – przepuszczają go tylko w jedną stronę. Dzięki odpowiedniemu połączeniu, mostek "prostuje" przebieg prądu, zamieniając go na użyteczny dla instalacji samochodowej prąd stały. Jest to proces ciągły i odbywa się w trudnych warunkach: przy wysokiej temperaturze silnika oraz pod dużym obciążeniem elektrycznym.
Dlaczego diody w alternatorze się psują?
Uszkodzenie diod nie bierze się znikąd. Choć są to elementy trwałe, mają swoje granice wytrzymałości. Najczęstszą przyczyną ich awarii jest przegrzanie. Może ono wynikać z nadmiernego obciążenia alternatora (np. jazda z włączonymi wszystkimi odbiornikami prądu przy słabym akumulatorze) lub zanieczyszczenia samego alternatora, co utrudnia chłodzenie. Innym powodem może być zwarcie w instalacji elektrycznej pojazdu lub odwrotne podłączenie biegunów akumulatora (tzw. "pomylenie klemy plus z minusem"), co dla diod jest zazwyczaj zabójcze.
Warto pamiętać, że mostek prostowniczy to tylko jeden z elementów układanki. Czasami objawy mogą być mylące i wskazywać na inne podzespoły. Przykładowo, zużyte szczotki i pierścienie ślizgowe alternatora również mogą powodować przerwy w ładowaniu, dlatego kompleksowa diagnostyka jest kluczem do sukcesu.

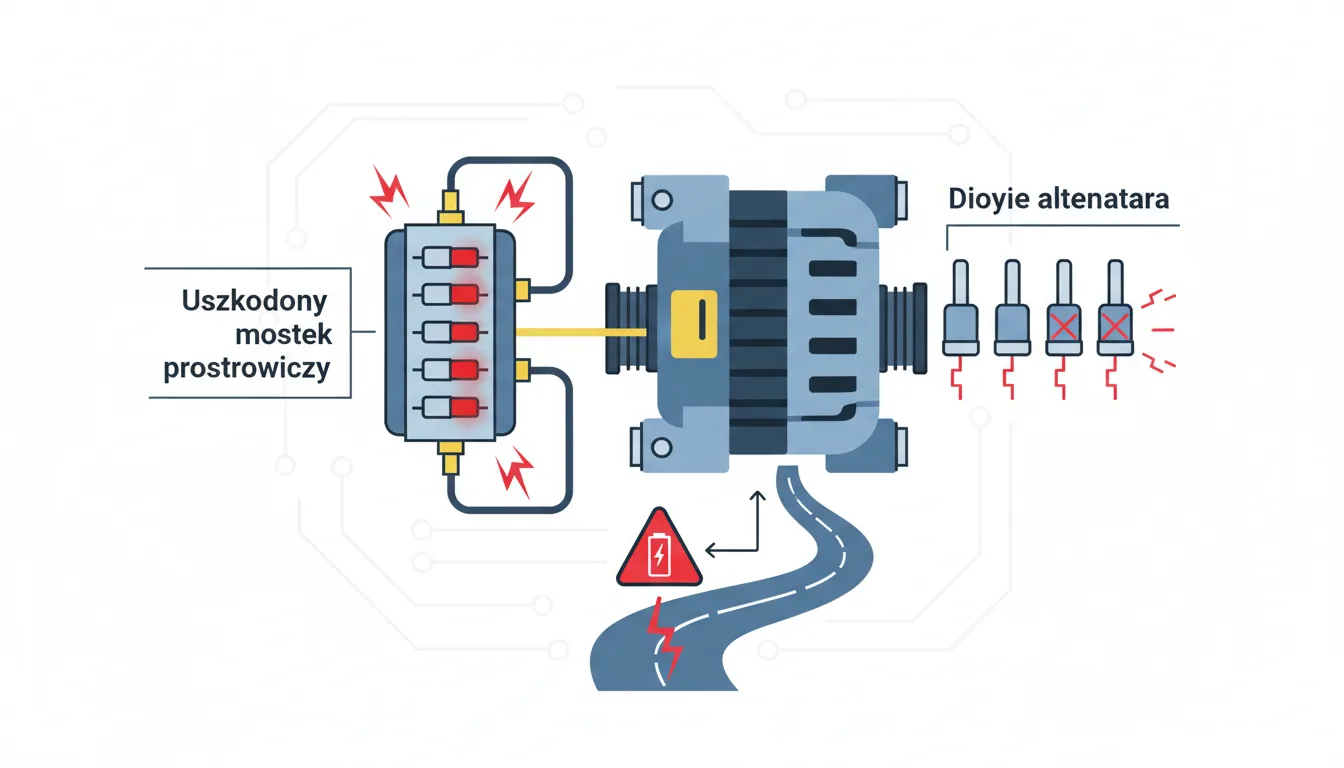

Objawy uszkodzonego mostka prostowniczego
Awaria diod rzadko przebiega bezobjawowo, choć symptomy mogą narastać stopniowo. Najbardziej oczywistym sygnałem jest oczywiście zapalenie się czerwonej kontrolki ładowania (symbol akumulatora) na desce rozdzielczej. Oznacza to, że napięcie w instalacji spadło poniżej krytycznego poziomu. Jednak uszkodzenie mostka potrafi być bardziej podstępne.
Oto najczęstsze objawy, na które powinieneś zwrócić uwagę:
- Migotanie świateł: Jeśli zauważysz, że reflektory lub oświetlenie wnętrza pulsują w rytm obrotów silnika, może to świadczyć o uszkodzeniu jednej z diod. Zamiast płynnego prądu stałego, do instalacji trafia prąd tętniący.
- Hałas z alternatora: Uszkodzona dioda może powodować charakterystyczne "wycie" lub buczenie alternatora, wynikające z zaburzeń pola magnetycznego wewnątrz urządzenia.
- Rozładowywanie akumulatora na postoju: To bardzo specyficzny objaw zwarcia diody (tzw. przebicia). Uszkodzona dioda zaczyna przewodzić prąd w obu kierunkach, co sprawia, że prąd z akumulatora "ucieka" przez alternator do masy, nawet gdy silnik jest wyłączony.
- Niestabilne napięcie ładowania: Zbyt niskie napięcie pod obciążeniem jest typowe dla przerwy w obwodzie diody (dioda nie przewodzi w ogóle).
Warto w tym miejscu zaznaczyć, że podobne symptomy może dawać inny element sterujący pracą prądnicy. Dlatego, zanim zabierzesz się za wymianę mostka, warto wiedzieć, jak rozpoznać uszkodzony regulator napięcia alternatora, aby nie wymieniać sprawnych części.
Diagnostyka: Jak sprawdzić diody alternatora?
Profesjonalna diagnostyka alternatora odbywa się na stole probierczym, ale wstępne testy możesz wykonać samodzielnie, używając prostego multimetru (miernika uniwersalnego). Pamiętaj jednak o zachowaniu ostrożności – pracujesz z układem elektrycznym samochodu.
Pomiar napięcia ładowania
Pierwszym krokiem jest sprawdzenie napięcia na klemach akumulatora przy pracującym silniku. Prawidłowa wartość powinna mieścić się w przedziale 13,8 V – 14,5 V. Jeśli napięcie jest znacznie niższe (np. poniżej 13,5 V) lub spada drastycznie po włączeniu świateł i dmuchawy, może to sugerować, że jedna lub więcej diod nie pracuje, przez co alternator nie osiąga pełnej wydajności.
Test tętnienia napięcia (dla zaawansowanych)
Jeśli posiadasz multimetr z funkcją pomiaru napięcia przemiennego (AC), możesz spróbować zmierzyć składową zmienną na klemach akumulatora podczas pracy silnika. Idealnie wyprostowany prąd powinien mieć znikomą wartość napięcia AC. Jeśli miernik wskaże więcej niż 0,5 V napięcia przemiennego, jest to silna przesłanka świadcząca o uszkodzeniu diody prostowniczej, która "przepuszcza" składową zmienną do instalacji.
Sprawdzanie diod po demontażu
Najpewniejszą metodą jest sprawdzenie mostka po wyjęciu go z alternatora. Wymaga to jednak pewnych umiejętności manualnych. Jeśli czujesz się na siłach, aby rozebrać urządzenie (podobnie jak przy innych naprawach, np. gdy konieczna jest wymiana łożysk alternatora krok po kroku), możesz przemierzyć każdą diodę z osobna.
- Ustaw multimetr na test diody (symbol strzałki z kreską).
- Przylóż sondy do końcówek diody. W jedną stronę miernik powinien wskazać wartość przewodzenia (zazwyczaj około 500-700 mV).
- Zamień sondy miejscami. W drugą stronę miernik nie powinien wskazać żadnej wartości (nieskończoność lub "OL").
- Jeśli dioda przewodzi w obie strony – ma zwarcie. Jeśli nie przewodzi w żadną – ma przerwę. W obu przypadkach kwalifikuje się do wymiany.
Naprawa: Wymiana mostka czy całego alternatora?
Gdy diagnoza potwierdzi uszkodzenie mostka prostowniczego, stajesz przed dylematem: wymieniać sam mostek, czy może cały alternator? Odpowiedź nie jest jednoznaczna i zależy od kilku czynników.
Wymiana samego mostka jest zazwyczaj tańsza, jeśli wykonujesz ją samodzielnie. Koszt części to zazwyczaj od kilkudziesięciu do stu kilkudziesięciu złotych. Jednak w wielu nowoczesnych alternatorach mostek jest zintegrowany lub przylutowany w sposób utrudniający demontaż bez specjalistycznych narzędzi (np. mocnej lutownicy lub zgrzewarki). Co więcej, jeśli alternator ma już duży przebieg, wymiana samego mostka może być tylko "leczeniem objawowym".
Kiedy warto regenerować?
Jeśli oprócz uszkodzonego mostka, alternator ma wytarte pierścienie ślizgowe, hałasujące łożyska czy skorodowaną obudowę, kompleksowa regeneracja będzie lepszym wyjściem. W takim procesie wymienia się wszystkie elementy eksploatacyjne, co przywraca urządzeniu sprawność bliską fabrycznej. To często dylemat, który szerzej omawiamy w artykule: regeneracja alternatora czy kupno nowego – co się bardziej opłaca. Decyzja o kompleksowej naprawie daje zazwyczaj większą pewność i dłuższą gwarancję bezawaryjnej jazdy.
Jak dbać o alternator, by uniknąć awarii diod?
Lepiej zapobiegać niż leczyć – to stara prawda, która sprawdza się również w motoryzacji. Choć na zużycie eksploatacyjne nie mamy wielkiego wpływu, możemy unikać sytuacji, które drastycznie skracają życie mostka prostowniczego.
Przede wszystkim, nigdy nie odłączaj akumulatora podczas pracy silnika. Nagły skok napięcia, który wtedy powstaje, potrafi błyskawicznie zniszczyć diody. Po drugie, dbaj o stan samego akumulatora. Stara, zasiarczona bateria wymusza na alternatorze ciągłą pracę pod maksymalnym obciążeniem, co prowadzi do przegrzewania się mostka. Regularnie sprawdzaj też stan paska osprzętu oraz czystość samego alternatora – warstwa oleju i błota skutecznie blokuje oddawanie ciepła.
Pamiętaj również o ostrożności podczas awaryjnego uruchamiania samochodu z kabli rozruchowych. Błędne podłączenie biegunów to niemal pewny wyrok dla diod alternatora w obu pojazdach. Zawsze upewnij się dwa razy, czy "plus" jest podłączony do "plusa", a "minus" do "minusa".
Podsumowanie
Uszkodzony mostek prostowniczy to usterka, która może skutecznie uprzykrzyć życie kierowcy, ale jej wczesne wykrycie pozwala uniknąć lawety i kosztownych napraw w trasie. Migotanie świateł, problemy z rozruchem czy dziwne dźwięki spod maski to sygnały, których nie wolno ignorować. Dzięki podstawowej wiedzy i prostemu multimetrowi jesteś w stanie wstępnie zdiagnozować problem.
Pamiętaj, że układ ładowania to system naczyń połączonych. Sprawny mostek prostowniczy, regulator napięcia i akumulator muszą ze sobą współpracować. Jeśli masz wątpliwości co do swoich umiejętności diagnostycznych, zawsze warto skonsultować się z profesjonalnym elektromechanikiem. Sprawny alternator to gwarancja, że zawsze dotrzesz do celu, niezależnie od pogody i pory dnia.
