Wielu kierowców nie zdaje sobie sprawy, że alternator to nie tylko obudowa, uzwojenie i regulator napięcia. Jednym z kluczowych, a często pomijanych elementów tego podzespołu jest koło pasowe, które w nowoczesnych samochodach wyposażone jest w tzw. sprzęgiełko jednokierunkowe (wolnobieg). Choć wygląda niepozornie, pełni ono niezwykle ważną funkcję w układzie napędu osprzętu silnika, chroniąc pasek wielorowkowy i sam alternator przed nadmiernymi drganiami.
Awaria sprzęgiełka alternatora to usterka, która potrafi być myląca. Często objawia się dźwiękami sugerującymi problemy z napinaczem paska, pompą wspomagania, a nawet samym silnikiem. Niestety, zbagatelizowanie pierwszych symptomów może prowadzić do poważnych konsekwencji, włącznie z zerwaniem paska osprzętu, co w niektórych silnikach może skutkować nawet wkręceniem się jego resztek pod pasek rozrządu i zniszczeniem jednostki napędowej. Dlatego tak ważne jest, aby wiedzieć, jak rozpoznać zużycie tego elementu.
W tym artykule przyjrzymy się bliżej budowie i zasadzie działania koła pasowego z wolnobiegiem. Wyjaśnimy, dlaczego producenci zaczęli je masowo stosować, jakie są typowe objawy jego uszkodzenia oraz jak przeprowadzić wstępną diagnostykę bez wizyty w warsztacie. Dowiesz się również, czy wymiana tego elementu jest skomplikowana i jak ma się ona do ogólnej kondycji całego alternatora.
Czym jest sprzęgiełko alternatora i do czego służy?
Tradycyjne koła pasowe alternatora były sztywnymi elementami metalowymi, które na stałe łączyły wałek wirnika z paskiem napędowym. W starszych konstrukcjach silników to rozwiązanie sprawdzało się doskonale. Jednak wraz z rozwojem motoryzacji, silniki stały się bardziej wysilone, a ich praca na wolnych obrotach – mimo że dla nas wydaje się płynna – generuje ogromne drgania skrętne wału korbowego. Każdy suw pracy tłoka powoduje chwilowe przyspieszenie wału, a suw sprężania – jego zwolnienie.
Alternator, ze względu na swoją dużą masę wirującą (wirnik obraca się z prędkością nawet 2-3 razy wyższą niż silnik), posiada znaczną bezwładność. Gdy wał korbowy nagle zwalnia, wirnik alternatora "chce" kręcić się dalej z tą samą prędkością. Sztywne połączenie powodowało w takich momentach ogromne naprężenia paska i drgania. Rozwiązaniem tego problemu stało się koło pasowe z wolnobiegiem (OAP – Overrunning Alternator Pulley).
Zasada działania jest podobna do tylnej piasty w rowerze. Sprzęgiełko pozwala na przeniesienie momentu obrotowego tylko w jedną stronę – napędzając alternator. Gdy silnik nagle zwalnia (np. podczas zmiany biegu lub gaszenia), wolnobieg "rozłącza" napęd, pozwalając wirnikowi alternatora swobodnie wytracać prędkość, niezależnie od obrotów wału korbowego. Dzięki temu:
- Wydłuża się żywotność paska wielorowkowego i napinacza.
- Zmniejsza się hałas pracy silnika.
- Redukowane są drgania przenoszone na karoserię.
- Chroni się łożyska alternatora przed przedwczesnym zużyciem.
Najczęstsze objawy uszkodzonego sprzęgiełka alternatora
Zużycie koła pasowego z wolnobiegiem nie następuje z dnia na dzień, choć ostateczna awaria może być nagła. Zazwyczaj element ten daje o sobie znać znacznie wcześniej. Najbardziej charakterystycznym symptomem są niepokojące dźwięki dochodzące z okolic paska osprzętu. Mogą one przybierać formę piszczenia, terkotania lub metalicznego grzechotania, szczególnie słyszalnego na wolnych obrotach silnika.
Kolejnym objawem jest widoczne drganie paska wielorowkowego. Jeśli po otwarciu maski widzisz, że odcinek paska między kołami pasowymi "skacze" lub wpada w wibracje, zamiast przesuwać się płynnie, winowajcą jest najczęściej zatarte sprzęgiełko. Zatarte koło działa jak sztywne, przenosząc wszystkie nierównomierności pracy silnika na pasek, co z kolei bardzo szybko niszczy napinacz.
Warto również zwrócić uwagę na zachowanie auta podczas gaszenia silnika. Jeśli w momencie wyłączania zapłonu słyszysz krótki pisk lub "szuranie", może to oznaczać, że wolnobieg nie działa poprawnie i wirnik alternatora gwałtownie hamuje pasek. Czasami problemy te mylone są z innymi usterkami, dlatego warto wiedzieć, jak wygląda wymiana łożysk alternatora krok po kroku, aby wykluczyć, że hałas pochodzi z wnętrza urządzenia, a nie z samego koła pasowego.
Rodzaje uszkodzeń: Zatarte czy ślizgające się?
Sprzęgiełko alternatora może ulec uszkodzeniu na dwa główne sposoby, a każdy z nich daje nieco inne objawy:
1. Zatarte sprzęgiełko (zablokowane)
To najczęstszy scenariusz. Wewnątrz mechanizmu dochodzi do korozji lub zatarcia łożysk igiełkowych, przez co koło traci funkcję wolnobiegu i staje się "sztywne". W efekcie alternator zachowuje się jak w starych konstrukcjach. Objawy to przede wszystkim silne wibracje paska, hałas napinacza (który próbuje te drgania skompensować) oraz przyspieszone zużycie paska. Kierowcy często wymieniają napinacz, nie wiedząc, że przyczyną jego "skakania" jest właśnie zablokowane koło alternatora.
2. Ślizgające się sprzęgiełko (brak napędu)
Rzadsza, ale równie kłopotliwa awaria. W tym przypadku mechanizm nie blokuje się w kierunku napędowym, lecz ślizga. Oznacza to, że mimo obracającego się koła pasowego, wirnik alternatora nie osiąga wymaganych obrotów lub w ogóle się nie kręci. Głównym objawem będzie brak ładowania akumulatora (zapalona kontrolka akumulatora na desce rozdzielczej), mimo że pasek jest cały i napięty. W takiej sytuacji łatwo o pomyłkę i podejrzenie awarii elektroniki. Jeśli masz wątpliwości, sprawdź nasz poradnik o tym, jak rozpoznać uszkodzony regulator napięcia alternatora, aby trafnie zdiagnozować źródło problemu.
Jak samodzielnie sprawdzić stan sprzęgiełka?
Wstępną diagnostykę można przeprowadzić bez specjalistycznych narzędzi, choć wymaga to zachowania ostrożności. Najprostszą metodą jest obserwacja pracy napinacza przy włączonym silniku. Jeśli napinacz wykonuje gwałtowne ruchy, a pasek wpada w wibracje, prawdopodobieństwo zatarcia sprzęgiełka jest bardzo wysokie.
Dokładniejszy test wymaga zdjęcia paska wielorowkowego (pamiętaj, aby robić to na wyłączonym i ostudzonym silniku!). Po zdjęciu paska chwyć ręką za koło pasowe alternatora:
- Test blokady: Spróbuj energicznie zakręcić kołem w jedną stronę, a następnie gwałtownie je zatrzymać. Jeśli wirnik wewnątrz alternatora kręci się dalej mimo zatrzymania koła (słychać charakterystyczny szum wirnika), wolnobieg działa poprawnie. Jeśli wirnik zatrzymuje się natychmiast wraz z kołem – sprzęgiełko jest zatarte.
- Test kierunkowy: Użyj np. śrubokręta (delikatnie!) do zablokowania wirnika przez szczeliny w obudowie (uważaj na uzwojenie!). Przy zablokowanym wirniku koło pasowe powinno dać się obracać w jedną stronę (z oporem), a w drugą powinno być zablokowane. Jeśli kręci się w obie strony – sprzęgło się ślizga. Jeśli jest zablokowane w obie strony – jest zatarte.
Podczas oględzin warto też zwrócić uwagę na stan samego alternatora. Jeśli widzisz dużą ilość czarnego pyłu wokół obudowy, mogą to być zużyte szczotki i pierścienie ślizgowe alternatora, co sugeruje, że urządzenie wymaga kompleksowej regeneracji, a nie tylko wymiany koła.

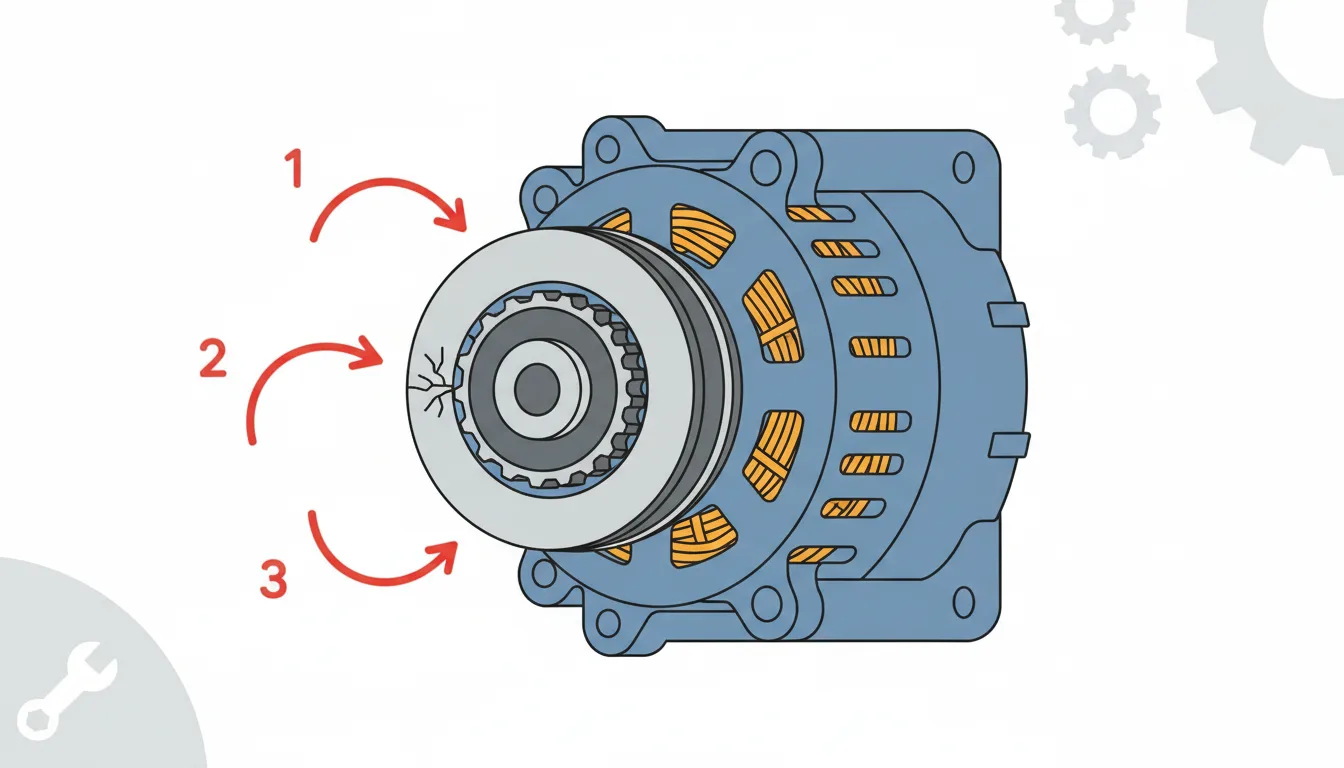

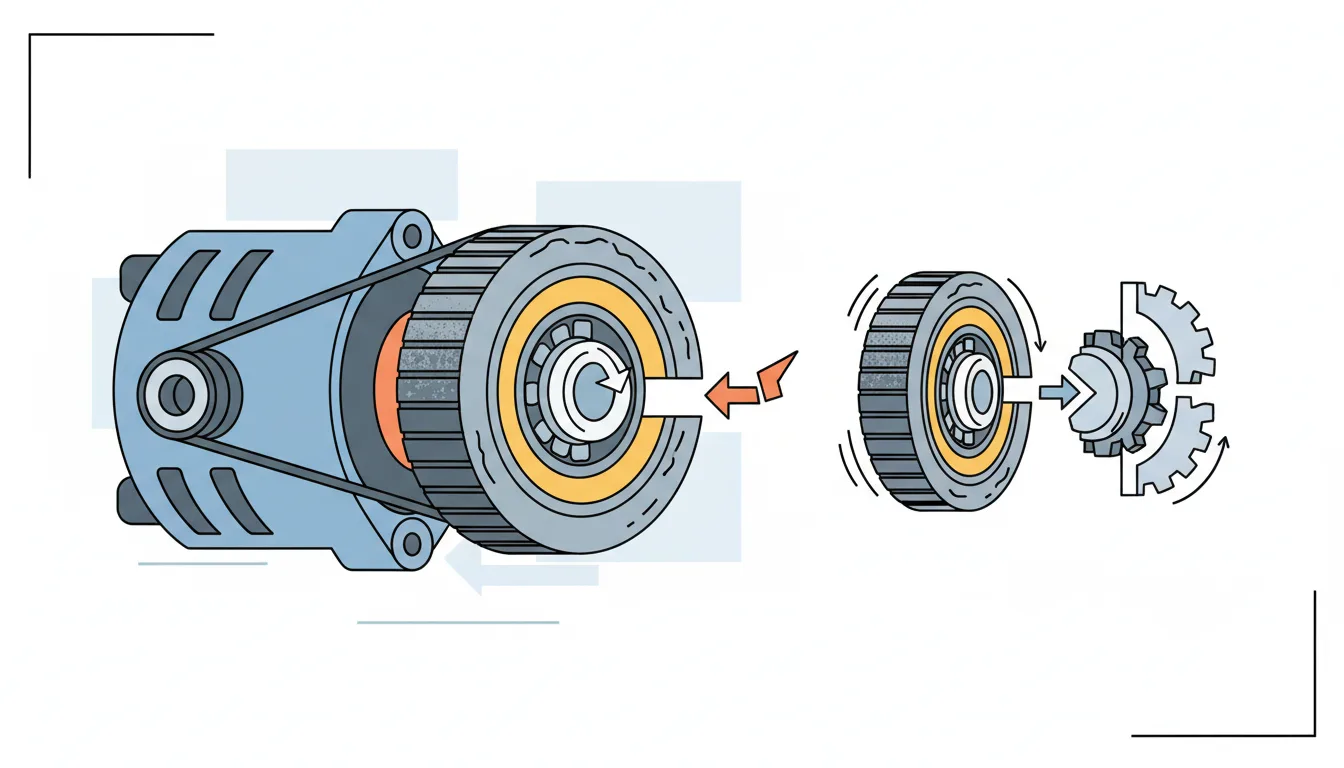

Wymiana koła pasowego – czy zrobisz to sam?
Wymiana sprzęgiełka alternatora nie jest operacją skomplikowaną, ale wymaga posiadania specjalistycznego klucza. Jest to zazwyczaj zestaw składający się z nasadki wielowypustowej (którą blokujemy koło pasowe) oraz długiego bitu (Torx lub XZN), którym blokujemy wałek alternatora. Bez tego narzędzia odkręcenie koła jest praktycznie niemożliwe, a próby użycia "żabki" czy imadła często kończą się zniszczeniem gwintu na wałku lub pęknięciem obudowy.
Często pojawia się dylemat: czy wymieniać samo koło, czy może oddać cały alternator do serwisu? Jeśli alternator ma już duży przebieg, wymiana samego sprzęgiełka może być tylko doraźnym rozwiązaniem. Warto wtedy rozważyć szerszy zakres prac. Decyzja ta zależy od kosztów i stanu technicznego podzespołu – więcej na ten temat przeczytasz w artykule: regeneracja alternatora czy kupno nowego – co się bardziej opłaca.
Jeśli decydujesz się na samodzielną wymianę, pamiętaj o kilku zasadach:
- Zawsze odłączaj akumulator przed rozpoczęciem prac przy alternatorze.
- Sprawdź dokładnie numer części – koła pasowe różnią się odsadzeniem (offsetem) i liczbą rowków.
- Dokręcaj nowe koło z odpowiednim momentem obrotowym (zazwyczaj około 80 Nm), używając klucza dynamometrycznego.
- Nie zapomnij założyć plastikowego kapturka ochronnego na czoło koła – chroni on łożysko przed brudem i wilgocią.
Podsumowanie
Sprzęgiełko alternatora to mały element, który wykonuje tytaniczną pracę. Jego rola w tłumieniu drgań skrętnych jest nieoceniona dla trwałości całego układu osprzętu silnika. Ignorowanie objawów takich jak piszczenie paska, drgania napinacza czy hałas przy gaszeniu auta, zazwyczaj prowadzi do znacznie kosztowniejszych awarii. Regularna kontrola tego elementu (np. przy każdej wymianie oleju lub paska wielorowkowego) pozwoli Ci uniknąć niespodzianek na trasie i cieszyć się cichą oraz kulturalną pracą silnika.
